1 目的 Purpose
建立FE30電導率儀的操作與維護保養操作規程，以規范人員的操作，保證分析數據的準確有效。
2 范圍 Scope
適用于本公司所使用的FE30電導率。
3 職責Responsibility
3.1 QC負責人：負責該文件的執行。
3.2 儀器負責人：負責該SOP的編寫，積極協調儀器故障的排除。
3.3 儀器使用人：負責按該標準進行操作。
4 定義
NA
5 內容 Procedure
5.1 測定前的準備工作
5.2
|
|
|
|
|
|

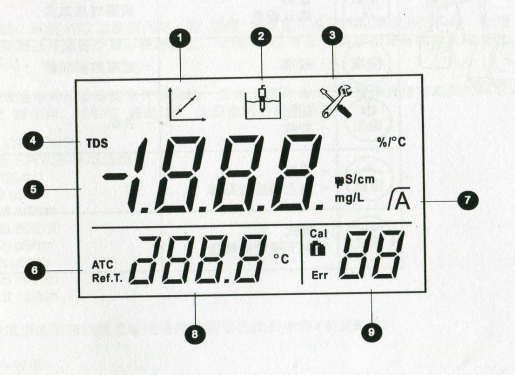

操作者事先應仔細閱讀使用說明書，了解本儀器的結構，操作界面及按鍵的作用。如下圖所示：①電極校準圖標 ②電極測量圖標 ③參數設置圖標
④TDS因子設置或參數設置 ⑤電導率/TDS讀數或電極常數 ⑥自動溫度補償
⑦穩定圖標/自動終點圖標 ⑧參比溫度設置或溫度讀數 ⑨錯誤索引/電導標準液
5.3 校準
5.3.1 校準設置：
5.3.1.1 將儀器安裝好后，接通電源，打開儀器開關，按“設置”鍵，當前MTC溫度值閃爍，按“讀數”鍵確定。
5.3.1.2 當前的校準組開始閃爍，標準液組中的各個標準液開始逐個顯示在屏幕上，使用▲或▼鍵來選擇您需要的標準溶液組，并按“讀數”鍵確認。
5.3.1.3 所選標準液組中的標準液數值開始閃爍，您必須使用▲或▼鍵來選擇您需要的標準溶液，并按“讀數”鍵保存。然后按“退出”鍵，儀表退回到測量畫面。
5.3.1.4 儀表內置的標準溶液：梅特勒—托利多標準溶液組84μs/cm、1413μs/cm、12.88ms/cm。
5.3.1.5 校準：
5.3.1.6 將電導電極放入相應的標準溶液中，按“校準”鍵開始校準。
5.3.1.7 默認狀態下，電導率儀將自動到達校準終點。
5.3.1.8 如需手動終點判斷，按“讀數”鍵儀表顯示屏鎖定并顯現電極常數3秒。
5.3.1.9 然后返回樣品測量狀態。注意：為了確保精確的電導率讀數，應定期用標準溶液校準電導電極。請使用在有效期內的標準溶液。
5.4 使用
5.4.1 參數設置
5.4.1.1 MTC溫度設置：當儀表未檢測到溫度探頭時，它將自動切換為手動溫度補償模式，并顯示MTC。要設定MTC溫度，按“設置”鍵，**屏幕顯示MTC溫度并閃爍，使用▲或▼鍵來增大或減少溫度值。按“讀數”鍵以確認溫度設置。默認值為25℃。
5.4.1.2 設置溫度補償系數：溫度設置結束，當前的標準液組開始閃爍，按2次“讀數”鍵之后，溫度補償系數（%/℃）出現，可以按▲或▼鍵增加或減小此系數。按“讀數”鍵確認選擇設置或 按“退出”鍵退回測量狀態。
5.4.1.3 設置參比溫度：當“Ref.T.25℃”出現，同時25閃爍時，使用▲或▼鍵在25℃和20℃中選定一個溫度。按“讀數”鍵確認選擇設置或按“退出”鍵退回測量狀態。
5.4.1.4 設置TDS因子：當TDS因子值出現并閃爍時，使用▲或▼鍵來增加或減小此數值。按“讀數”鍵確認選擇設置或按“退出”鍵退回測量狀態。
5.4.2 電極常數設置：當右下角cc圖標出現并閃爍時，使用▲或▼鍵來增加或減小此數值。按“讀數”鍵確認選擇設置或按“退出”鍵退回測量狀態。注意：電極常數可調節的數值范圍 在0.01～10.00/cm之間。
5.4.3 儀表自檢：同時按住“讀數”和“校準”鍵，直到儀表滿屏顯示所有圖標，然后屏幕依次閃現每一個圖標。這樣可以檢查所有的圖標是否被正確顯示。**后一步是檢測每一個按鍵是否功能正常。檢測按鍵功能時需要用戶按相應的按鍵。檢測按鍵功能時，有五個圖標顯示在屏幕上，要求用戶以任意次序逐個按鍵盤上的五個功能鍵：每按一個鍵，屏幕上的相應圖標即消失；繼續按其余按鍵直到所有圖標均消失。自檢成功完成后，會顯示PAS。如果自檢失敗，將顯示Err1。
5.4.4 恢復出廠設定：儀表在關機狀態下，同時按“讀數”，“校準”和“開/關”鍵3秒，**儀表顯示閃爍的“RST”，按“讀數”鍵恢復出廠設置。否則按“退出”鍵取消此操作。#p#分頁標題#e#
5.4.5 出錯信息：
|
Error1 |
自檢失敗 |
重復自檢步驟并確保你在2分鐘內按完五個按鍵。如果Err1仍然出現，請聯系梅特勒-托利多公司技術服務人員。 |
|
Error2 |
測量值超出范圍 |
請檢查電極連接是否正確并放入待測溶液中。 |
|
Error3 |
測定標準溶液溫度超出范圍（0…35℃） |
使標準溶液溫度保持在規定范圍內。 |
5.4.6 附表：
|
T（℃） |
梅特勒-托利多電導標準溶液 |
||
|
0 |
84μS/cm |
1413μS/cm |
12.88mS/cm |
|
5 |
53μS/cm |
896μS/cm |
8.22 mS/cm |
|
10 |
60μS/cm |
1020μS/cm |
9.33 mS/cm |
|
15 |
68μS/cm |
1147μS/cm |
10.48 mS/cm |
|
20 |
76μS/cm |
1278μS/cm |
11.67 mS/cm |
|
25 |
84μS/cm |
1413μS/cm |
12.88 mS/cm |
|
30 |
92μS/cm |
1552μS/cm |
14.12 mS/cm |
|
35 |
101μS/cm |
1667μS/cm |
15.39 mS/cm |
5.4.7 樣品測量：將電極放入待測樣品中，然后按“讀數”鍵開始測量，測量時小數點在閃動。顯示屏顯示樣品的電導率值。儀器默認的測量終點方式是自動終點判斷方式（屏幕上有 A圖標顯示）。當結果穩定后，測量停止，小數點不再閃動，同時在屏幕上顯示“自 動終點圖標”。按住“讀數”鍵，可以在自動和手動測量終點判斷方式之間切換。在手動終點判斷方式下，您可以按“讀數”鍵終止測量。此時小數點不再閃動，同時在屏幕上顯示“穩定圖標”。
5.4.8 TDS測量：要測量總固體溶解量（TDS），請按與電導率測量相同的步驟執行。只要按“模式”鍵即可在電導率、總固體溶解量之間進行切換。
5.3.10關機
5.4.9 使用完畢，立即填寫《檢驗儀器設備使用記錄》
5.5 儀器的日常維護、保養
5.5.1 為確保人身安全，儀器所用電源必須有良好的、可靠的接地裝置。
5.5.2 電源接通時,如電源指示燈不亮時，應栓查電源插座是否接觸良好以及保險絲有無燒壞。
5.5.3 儀表維護：禁止將儀器的殼體分離。除了偶爾需要用一塊濕布擦拭一下和更換電池外，F(xiàn)E儀表不需要作其他維護保養。外殼由（ABS/PC）塑料制成，會受一些有機溶劑如甲苯、二甲苯和丁酮（MEK）等的侵蝕。如出現上述情況，立即擦去濺到外殼上的此類溶劑。注意：為防止對儀器的靜電干擾，在清潔電極時將電極與儀表分開。
5.5.4 LE740兩環電導電極的維護。
5.5.5 此電極桿不宜用于有機溶劑的測試也不適合用有機溶劑清洗。
5.5.6 超出溫度范圍的環境下不宜使用。溫度范圍為0…60℃。
5.5.7 只有在與配套的電導率儀一起使用時，才能確保電極的測量性能。LE740兩環電導電極的測試范圍為0.01～500μS/cm。
5.5.8 為了防止溶液之間的相互污染，在測量后請使用蒸餾水或者去離子水清洗電極，或用待測溶液清洗。
#p#分頁標題#e#5.5.9 在測量時確保樣品液面超過電導池，使得電導池完全浸沒在溶液里。
5.5.10 確保在測量時電極測量區域沒有氣泡存在。為了減少氣泡，可將電極斜向浸入溶液，然后電極直立。殘留的小氣泡可通過輕輕敲擊電極桿除去。
5.5.11 在不同溫度下測量樣品時，必須讓電極有充足的時間以達到溫度狀態。
5.5.12 使用后用蒸餾水或去離子水清洗電極。電極干燥保存。
5.5.13 如果在電導池內形成固體狀污垢，請小心地用一根沾有洗滌劑的棉花棒清除污垢，然后用蒸餾水或者去離子水清洗電極。
5.5.14 存放電纜接頭應避免潮濕和污染。
5.5.15 測量未經攪拌的溶液，可能引起測量漂移。一般來說，**后測量攪拌的樣品。
5.5.16 儀器出現故障，請勿擅自開蓋修理，應請專業人員修理。
5.5.17 請勿將儀器存放在以下環境中：
5.5.17.1 劇烈的震動；
5.5.17.2 長期處于日照下；
5.5.17.3 大氣濕度超過85%；
5.5.17.4 存在腐蝕性氣體；
5.5.17.5 環境溫度低于5℃或者超過40℃；
5.5.17.6 強電場或磁場；
6 EHS要求 EHS requirements
本規程無特殊的健康、安全、環保要求。
No special health, safety, environment requirements are required in this procedure.
7 EHS要求 EHS requirements
7.0.1 藥品生產質量管理規范< Good manufacturing practice >
7.0.2 《梅特勒-托利多FE30實驗室電導率儀使用說明書》
8 附錄Appendix
8.0.1 《檢驗儀器設備使用記錄》
8.0.2 《檢驗儀器設備維護保養記錄》
